實驗室 | 智能土壤庫樣品儲送系統

時間：2020-04-20

賽摩積碩自成立以來一直在智能物流、智能倉儲行業耕耘，基于我司的深厚底蘊和豐富的經驗知識儲備，也得益于行業需求，賽摩積碩針對實驗樣品的智能土壤庫樣品儲送系統自推出以來受到用戶的青睞與一致好評。

實驗室智能土壤庫樣品儲送系統

- 智慧物流智慧生活 -

系統介紹

智能土壤樣品儲送系統由智能氣動傳輸系統、分布式智能工作站、智能存樣柜以及智能密集庫組成，它具備對土壤樣品進行統一保管、儲存、發放及盤存，從而實現土壤樣品的智能化管理，有易于安裝，方便存儲，發放靈活，盤存簡單等特點。

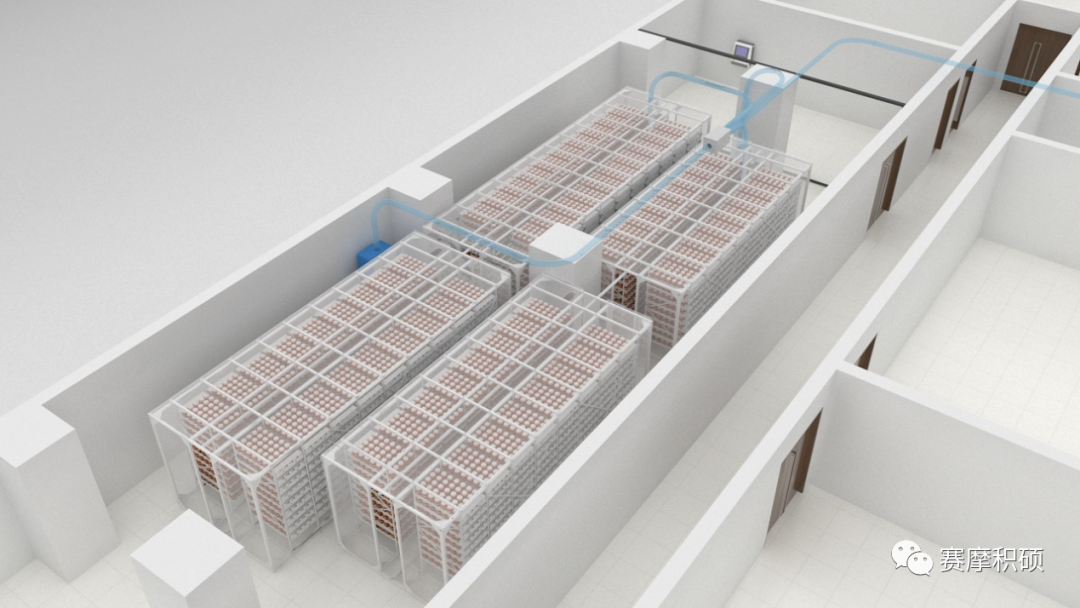

智能土壤樣品儲送系統

智能密集型土壤樣品存儲庫充分利用環境空間量身定制的封閉式密集型局域智能倉儲系統，突破了傳統擺放模式，優化內部存儲空間，大幅度提高存儲容量。

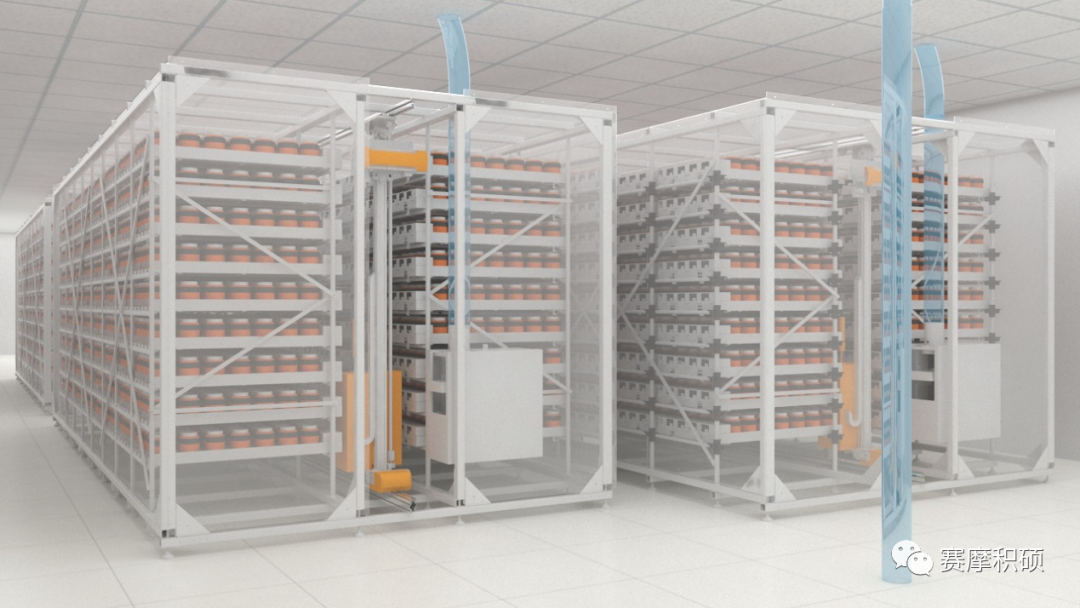

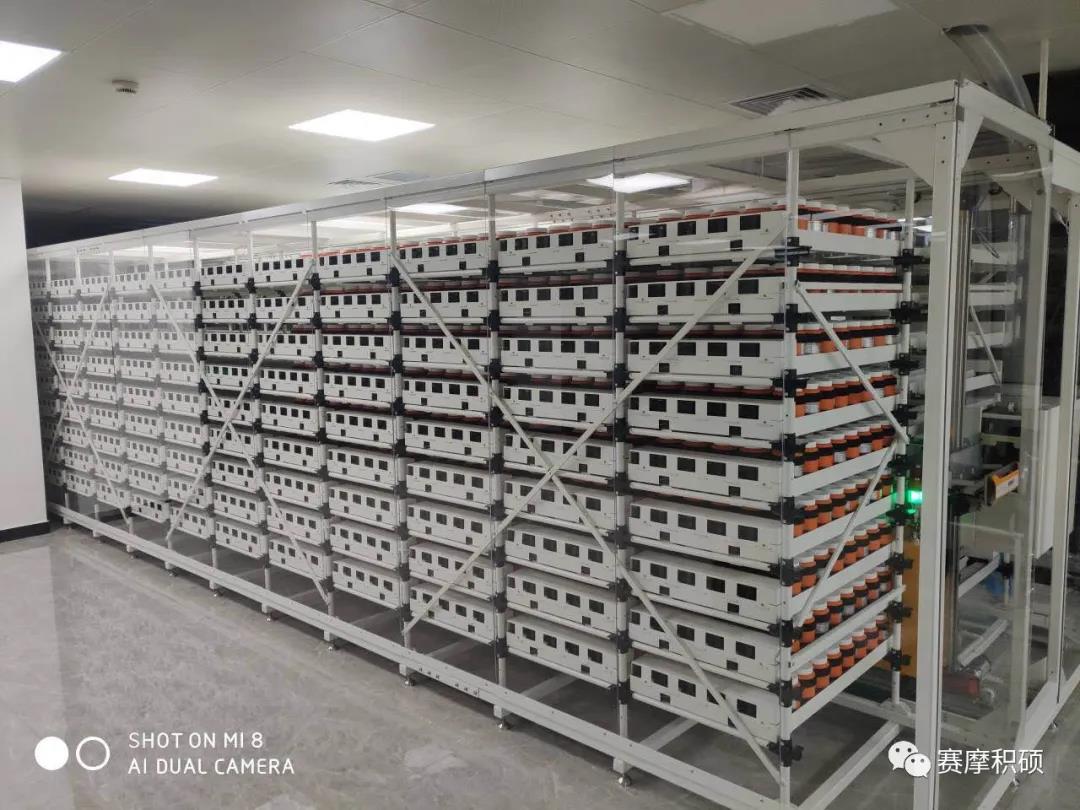

智能密集型土壤樣品存儲庫

系統功能

土壤樣品自動傳輸與存儲系統，是針對實驗室客戶土壤等樣品傳輸、存取過程自動化、信息化、智能化的需求而開發，可實現土壤樣（制備后）通過工作站及氣動傳輸系統全自動派發至各個實驗室站點、智能密集庫內。自帶RFID芯片的智能留樣瓶，滿足客戶土壤樣（制備后）的智能存儲、氣動傳輸以及系統管控多人授權取樣需求，實現中央系統集成管控，全自動氣動物流，分布式存儲，樣品背對背交接。

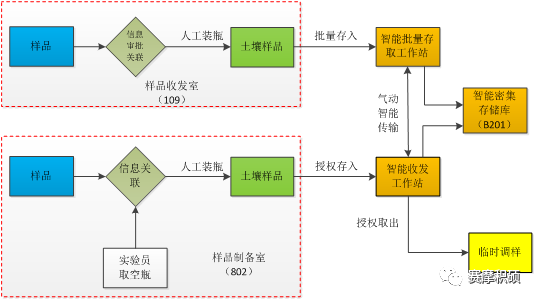

土壤樣品自動傳輸與存儲系統

土壤樣品自動傳輸與存儲系統分為土壤樣品自動傳輸系統和自動存儲系統兩大管理模塊，統一在樣品傳輸控制系統軟件（中央管理機）調度下協調工作，實現用戶自動發送、自動存樣、取樣、空瓶自動回傳等多種功能需求，同時樣品數據端口開放，樣品存儲數據交付由客戶智能化系統聯網查詢管理。土壤樣品自動傳輸與存儲系統由智能收發工作站、智能批量存取工作站、自動換向裝置、動力控制裝置、傳輸網絡管道、智能留樣瓶、中央管理機、智能密集存儲庫等組成，通過傳輸網絡管道將各個樓層不同的實驗室各站點以及智能密集存儲庫等聯接在一起，通過動力控制裝置的吸氣和吹氣方式，使管道內形成正負空氣壓力差，在樣品傳輸控制系統的控制下，實現智能留樣瓶在各點的往返運動。從而實現土壤樣（制備后）在多點的全自動送樣、存樣、授權取樣和空瓶自動回傳等功能。

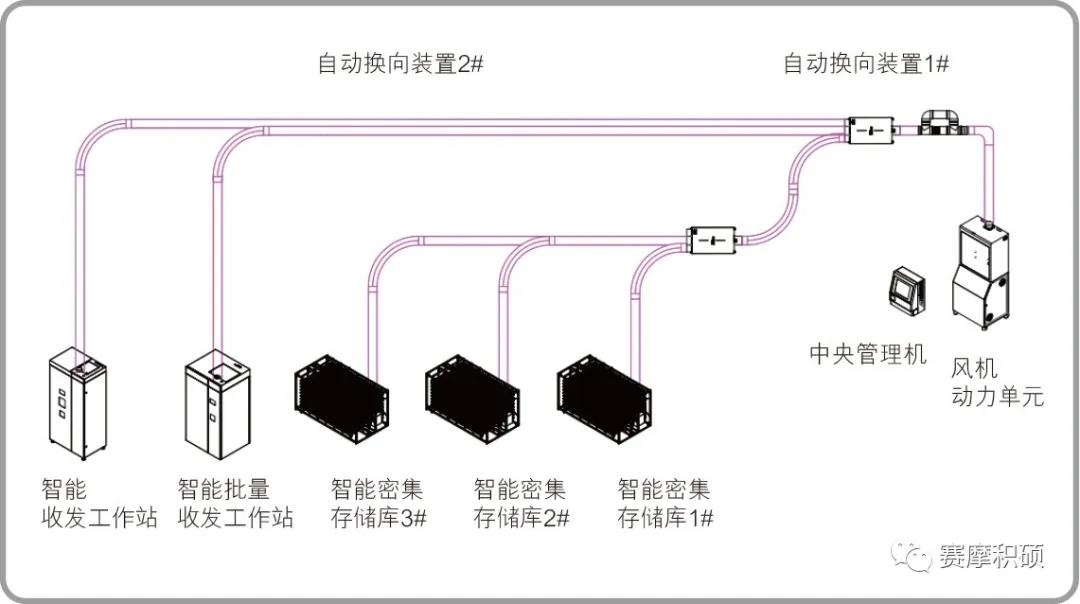

土壤樣品自動傳輸與存儲系統

該系統是實驗室樣品管理過程自動化、信息化、智能化系統的重要子系統，實現實驗室土壤樣（制備后）樣品集中投放，全智能無人化配送，提高效率，采用錯峰派發、分布式存儲，緩解樣品存儲、配送的壓力。同時樣品智能配送閉環管理，樣品背對背交接，與上層信息化系統對接，便于管理者實時掌握實驗室樣品動態，為建立真實、準確、公正、可視化、可追溯的智慧實驗室提供堅強的后勤保障。

系統特點

1 全氣動存取，人樣分離，安全、

憑借賽摩積碩在氣動傳輸和安全存儲領域的技術優勢，本系統將氣動傳輸、智能授權存儲集于一體，全程密閉管道連接，實驗室樣品自動存入、智能氣動傳輸，智能存入實驗室工作站或智能存儲庫，通過刷卡授權取出樣品，充分滿足客戶“背對背交接”的首要需求，全過程中央系統管控，可追溯，有效保證樣品管理的公正性。存樣取樣快捷。樣品室與實驗室的樓層不同，距離越遠，存取效率越高，越節省人力，越能體現系統優勢。

2 多點遠距雙向存取

系統集存儲、氣動傳輸于一體，實現多點遠距離存取，并支持“樣瓶回傳”“批量存取樣”“授權取樣”等特色功能。

3 配置靈活、擴展度高

站點數量配置靈活，可隨客戶應用場景需求增加或減少站點的數量。對于分多期建設的實驗室，可逐期增加站點的數量，不需一步投入到位，有效減少一次投入成本。實驗員不需離開實驗室，可按每天的檢測計劃手動或自動調取樣品、或按需臨時調取樣品。

4 管道柔性對接，設備安裝無限制

系統與土壤樣品存放室、樣品收發室、樣品制備室等實驗室的站點以及智能土壤庫的對接為柔性對接，無需提前設計與其它系統的安裝布局；氣動傳輸管道在建筑體內采用沿墻面架空或吊頂鋪設，不占用地面面積，且可隨現場建筑條件柔性調整管道路徑走向；站點安裝布局靈活，每個站點都通過架空鋪設的傳輸管道柔性連接，可結合實驗室內裝設計，充分利用實驗室內的轉角空間隨意放置。靈活、柔性的安裝特點，同時也適合實驗室升級改造。

5 存儲信息自同步，智能

在滿足全自動存、授權取功能同時，支持人工存取樣，若系統出現故障，可人工打開智能收發工作站或智能批量收發工作站，存入或取出傳輸瓶，系統上電恢復正常后，系統自動輪詢自檢設備故障期間存入或取出的傳輸瓶，并與管理系統同步更新數據。

6 支持直傳模式、站間互傳功能

系統支持期間臨時樣品直接發送到指定實驗室的特色直傳模式功能，無需再經過暫存排隊，大幅提升送樣速度和使用效率。

7 系統維護方便、節能環保

每臺智能收發工作站或智能批量收發工作站有獨立的控制系統和檢修門，可獨立檢修，互不影響。出現故障時可單獨開門檢修，檢修時系統會自動屏蔽該工作站的存取接口，不影響其它工作站的正常存取操作。整套系統功耗低，節能環保。

8 支持脫網獨立運行、聯網信息化管理

積碩實驗室樣品智能氣動儲送系統功能強大的系統軟件，可以與實驗室智能管控系統聯網運行，豐富的數據通訊接口，為用戶提供存查樣數據統計、分析、查詢、用戶管理等多種業務操作功能，同時存儲傳輸數據實時同步備份，充分保證數據存儲安全

9 高度安全、性能可靠、運行噪聲

相比于皮帶、鏈條等常規機械傳送方式，氣動傳輸管線鋪設簡單，可靠性高。成熟穩定的CAN工業現場總線通訊、RS232、TCP/IP通訊技術，保證系統通信的實時性和可靠性。集中控制、統一供電等成熟專有技術的大量應用，充分保障系統的功能、性能可靠和維護便捷。同時動力風機變頻控制技術應用，可保障傳輸載體平順傳輸，保障樣品安全。

10 技術優勢高、可實現超遠距離傳輸

氣動管道傳輸系統，工程施工管線布設靈活方便，可實現該項目水平200米、垂直100米的跨樓層傳輸，可根據客戶需要量身定制。相比于皮帶、鏈軌等傳統近距離輸送系統，具有無可比擬的技術優勢和施工成本優勢。同比傳送帶、電梯、軌道等其它傳輸方式，氣動管道傳輸擁有集成度高，工程安裝快捷，施工難度小、綜合成本低等諸多優勢。

亮點

1 提高空間利用率

充分利用了倉庫空間，單位面積的存儲量遠大于傳統倉庫或自動化箱式立庫。此外，該系統特別適用于小物品留樣存儲需求大且長時間存儲的場合，以規避由此造成大量空間閑置，同時由系統自動記錄準確位置，可以任意存放任意空位，大大提高了空間的利用率。

2 實現樣品自動提取

傳統留樣存儲由于空間限制，將物料裝框或堆砌，在遇到需要抽檢的樣品時需要花大量的時間進行人工翻查尋找。該系統能夠實時顯示所有樣品的狀態信息，一鍵提取所需樣品，自動將樣品提取到對應工作站，實現樣品自動提取。

3 存儲、暫存、批量收發與傳輸并發執行

改變傳統氣動傳輸只能單一任務模式，通過智能工作和批量存儲工作站實現多個點同時進行存儲或取出工作，大大提供系統的傳輸和提取能力，減少使用者的等候時間，大大提升人的體驗感，同時將存儲、暫存、批量收發與傳輸并發執行，大大提高傳輸系統的有效工作時間，提高整個傳輸系統的傳輸能力。

4 滿足樣品對環的要求境

相較傳統倉庫，能較好地滿足特殊倉儲環境的需要，如避光、低溫、有毒等特殊環境。保證樣品在整個倉儲過程的安全運行，保證樣品成分穩定性。

5 可追溯

通過RFID技術等，準確跟蹤樣品的流向，實現樣品的可追溯。

6 節省人力資源成本

在該系統內，各類自動化設備代替了大量的人工作業，同時樣品氣動傳輸替代人工轉運，大大降低人力資源成本。
