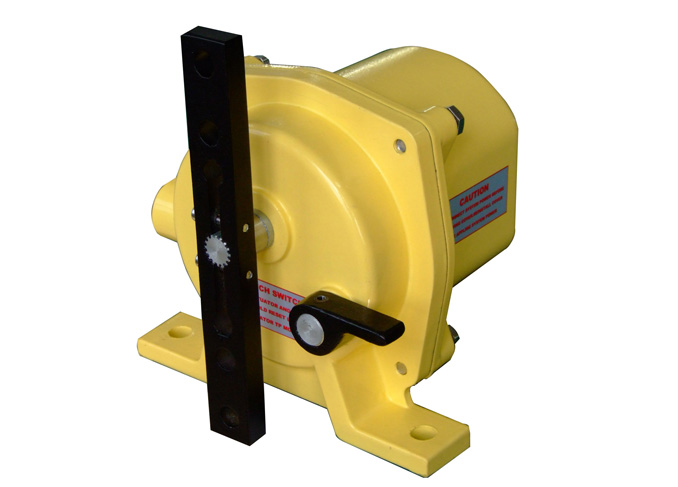

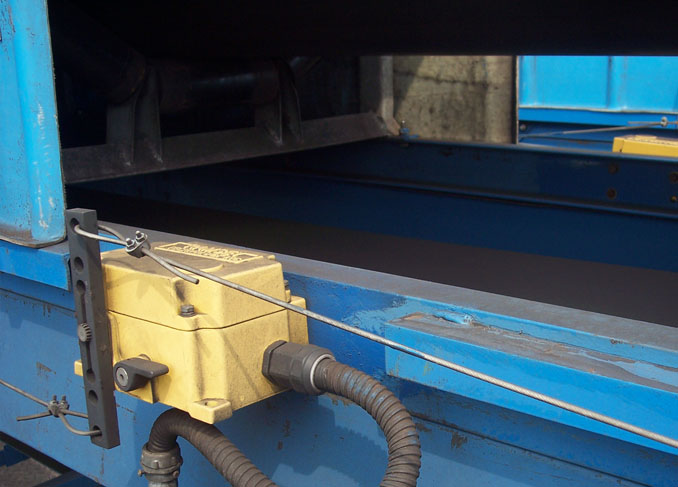

拉線開關通常安裝在輸送機的兩側，用于設備的緊急停機，以保護人員或設備的安全。拉線開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在開關臂上，鋼絲繩每三米用一個有孔螺栓支撐，開關到固定點的距離不應超過24米，兩開關間的距離不應超過48米。當外力促使開關臂桿轉動到報警位置時，觸動微動開關并鎖定，直到人工復位。標準拉線開關防護等級為IP65，適應于室內外安裝。表面經特殊處理后可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。

特點

通用內部結構設計，拉桿雙向觸動，開關既可裝在輸送機中間位置也可裝在兩端。

通用的安裝設計，既可安裝在輸送機縱梁頂部也可安裝在其兩側。

堅固的鑄鋁外殼，防護等級為IP65。

整體式后部機殼，使得接線及調整方便簡單，不用拆下拉桿即可工作。

結構件設計緊湊。

醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。

提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。

手動杠桿復位。

應用范圍

常規皮帶輸送機

往復式輸送機

群邊式給料輸送機

斗式輸送機

包裝生產線

堆料/取料系統，起重機，挖掘機

輪船裝卸系統

水平給料機

可選件

安裝支架，用于大型輸送機

內部接近開關代替微動開關

特殊表面處理，表面鍍鎳及不銹鋼促動桿

地址編碼器

輔助小旗報警

現場報警燈

整套固定附件：包括纜繩、夾頭、固定器、燈泡

技術規格

開關觸點容量：SPDT，10A/500v

法向報警角度：20度

外殼防護等級：IP65

外形尺寸：190(L0 X 178(W) X 167(H)mm

作用力：5~7 kg

開關間最大距離：48米（水平），36米（傾斜）。每3米纜繩有一個支撐

重量：3.8 kg
